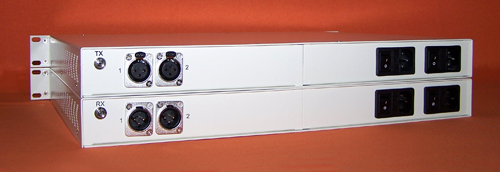

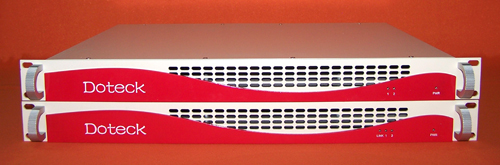

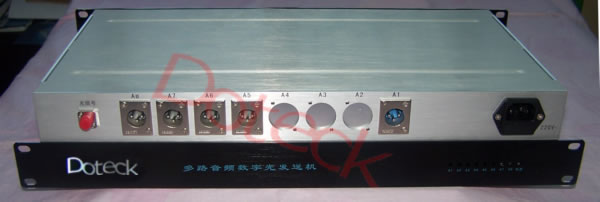

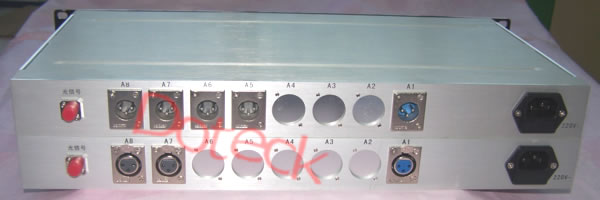

Doteck::i系  2路音频数字或1路AES数字音频光端机



产品特色
t输入2路模拟音频，或1路AES数字音频，输出2路模拟音频加2路平行模拟音频，1路AES数字音频。
t满足用户模拟音频与数字音频的双重需求,模拟音频自然升级到数字音频,不许任何改动。
t20bit数字编码器。

t音频输入口平衡/不平衡自动转换；ESD保护，使用更安全可靠。
t单级传输距离可达120KM。
t系统拓扑可点对点、点对多点。
t开通方便，开通时电路上都不需要重新调整。
t工作状态指示清楚，面板上装有输入/输出音频、光信号、机内状态、电源的LED指示。
t可选1310nm,1500nm,CWDM或DWDM光传输方式 、通过光复接实现更多路信号

应用场所
t远程广播音频
t远程音频混合
t音频补偿与分配

产品简短说明
tDoteck i2系音频数字光端机由音频数字光发送端和音频数字光接收端构成，用于高保真传输模拟音频信号.在传输过程中模拟音频信号经A/D转换成数字信号，以数字方式进行传输。

发送端技术指标

模拟音频输入
输入通道数 2
频带宽度 20Hz-20KHz@-0.5dB
输入最大电平 17.4Vp-p(+18dBm)
通道隔离度 >90dB@1kHz；>90dB@20kHz
输入电阻 600欧姆或高阻
连接器 XLR卡侬

模拟音频输出
输出通道数 2+2路分配
输出频带宽度 20Hz-20KHz@-0.5dB
输出最大电平 17.4Vp-p(+18dBm)
信噪比 >83dB(未加权)
总谐波失真 <0.2%
通道隔离度 >90dB@1kHz;>90dB@20kHz
延迟匹配 2度
幅度匹配 ±0.2dB
输出电阻 低阻
连接器 XLR卡侬

AES/EBU数字音频
通道数 1路AES数字音频
输入电平 0.2~7.0VP-P
输入电阻 110Ω(平衡)卡侬，或75Ω（不平衡）Q9
输入抽样频率 28KHz～96 KHz
输出电平 8VP-P
输出电阻 110 (平衡) 卡侬，或75Ω（不平衡）Q9
输出抽样频率 48KHz

光路参数
光波长 1310nm或1550nm
光发射功率 -12dBm~ -3dBm
光接受功率 -32dBm~ -3dBm
光传输距离 0-50km
光连接器 FC/PC

物理参数
电源 输入：AC220V，实际功率：<20W
尺寸 19英寸1U机箱， 430x230x43（mm,毫米）
