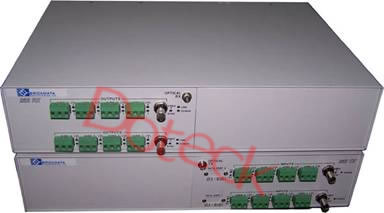

美国BCI::252  广播甲级2路视频8路音频数字光端机
(BCI是Broadata Communications Inc.的缩写)


产品特色
t广播甲级质量，符合250C视频传输指标
t数字编码光纤传输

应用场所
t高品质电视信号源
t会议电视
t远端多媒体演播室

t远程教学

产品简短说明
252通过一根光纤传送数字化的广播甲级视频，音频和数据。252能传送2路基带NTSC/PAL视频信号和8路音频信号（或2路立体声音频）。252符合250C短程视频标准，音频指标超过专业标准。多种组合可选，能满足不同传输距离的要求。
t252应用数字光纤传输技术，提供高质量的视音频信号的传输。性能可靠，性能价格比极高，安装设置简单快捷，维护成本低。信号传输质量高于同类型基于调幅与调频的模拟传输系统。
t252安装使用紧凑型的独立式19”2U标准机箱，面板上提供视频（BNC），音频（接线板）接插件，单模光纤用FC型接口，多模光纤则用ST型接口。分别有LED指示器指示电源，光纤链路以及各通道的工作状态，易于监测。
t252由于采用数字技术设计，能适应各种非标准结构形式，BCI可为用户提供OEM/特殊需求定制等服务，实际要求可与Doteck联系。

技术指标

视频
通道数量 2
带宽 10MHz
视频电平 1.0Vp-p @ 75 Ohms
数字位数 10/12Bits
视频标准 525/625线
微分增益 < 1.0%
微分相位 < 0.5 度
信噪比(加权) > 70dB
接插件 BNC 75Ohms

音频
通道数 8
工作模式 平衡或非平衡
数字位数 24Bits
输入/输出阻抗 600/50 Ohms(平衡)
最大输入/输出电平 18dBm @ 600 Ohms音频(平衡)
频率响应 20Hz～20KHz @ -1dB
信噪比(加权) > 80 dB @ (1KHz)
接插件 TB接线端子

物理参数

尺寸: 高×宽×深
独立式252/262 3.46″×17.03″×12.00″
电源 95～240VAC @ 0.6A
工作温度 0～+50 摄氏度
相对湿度 0～95% 不结露
状态指示 电源, 光链路, 视频, 音频, 数据工作状态

光路指标
光纤模式 单模，或多模
光纤数量 1
工作波长 1310/1550nm
光纤接口 FC

一般功率预算及传输距离

应用 功率预算(dB) 一般距离(公里)
多模光纤长距离 12 4
单模光纤 20 40

注： （1）这些是252系列的一般值，实际值略有不同。

（2）这些是一般的传输距离，最大传输距离可能比一般值略高，这取决于光纤模式，光纤带宽，连接器损耗，熔接损耗，色散以及环境等诸多因素。

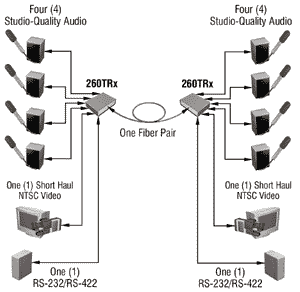

应用连接示意图
